Configuração de campo com Status de Forma (Shape Status)
Descrevendo o processo de configuração de um campo no Tachyonix Builder para utilização do componente “Status de Forma” (Shape Status). O objetivo é padronizar a criação de campos com ícones de status, garantindo consistência visual e comportamental nas aplicações Fiori geradas pela plataforma Tachyonix.

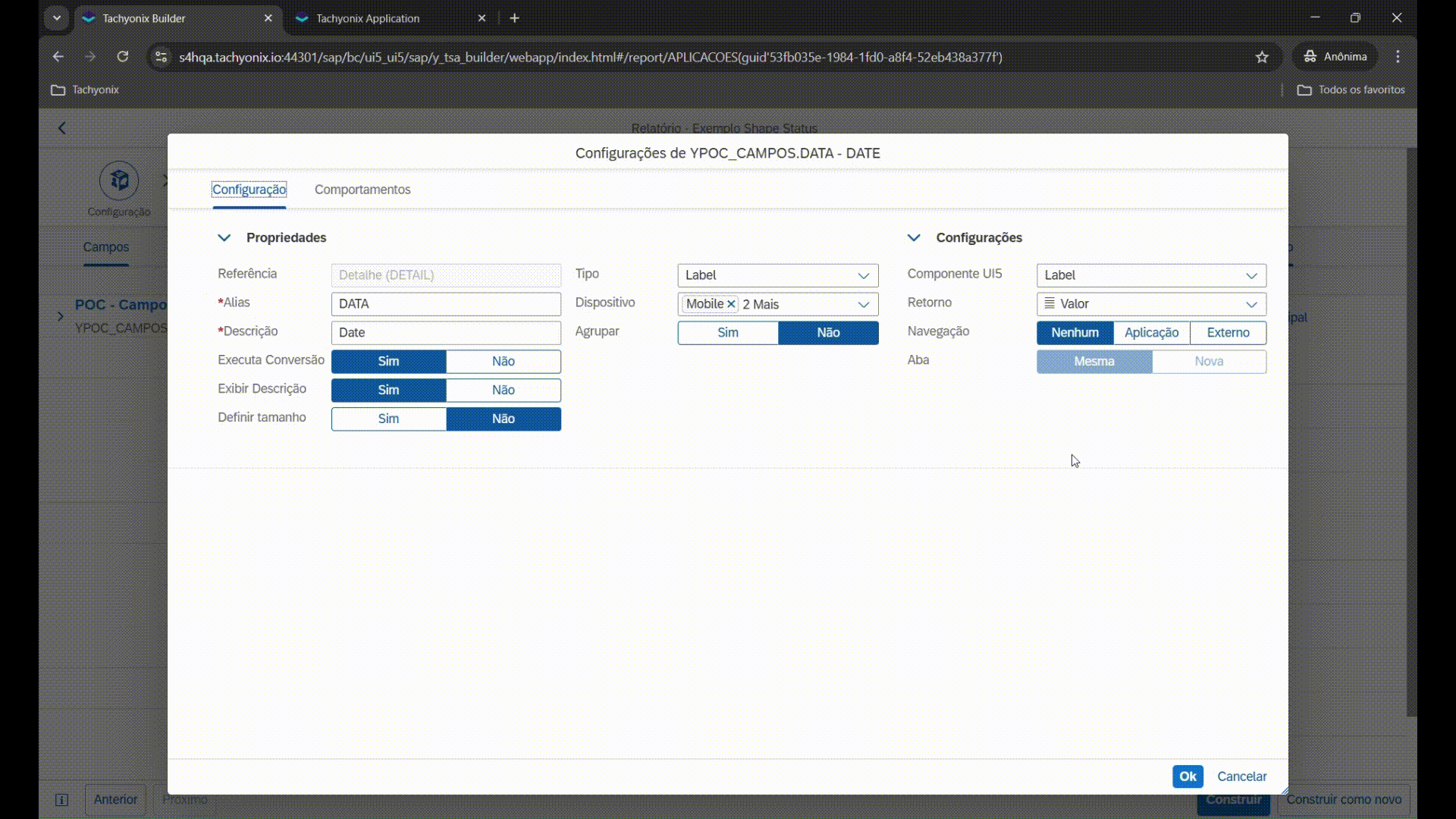

1. Acesso à configuração do campo
No Tachyonix Builder, com a aplicação aberta, acesse a aba “Saída” e selecione a seção “Tela (Lista Principal)”. Em seguida, selecione o campo desejado e clique no ícone de configuração (⚙️) correspondente ao campo.
2. Seleção do tipo de retorno
Na janela de configuração exibida, localize o campo “Retorno” e altere a opção para “Status de Forma”. Essa configuração define que o campo será exibido como um Shape Status, ou seja, um ícone gráfico indicativo de estado.
3. Configurações de propriedades
Na aba “Configuração”, preencha as propriedades principais:
-
Alias: identificador técnico do campo.
-
Descrição: nome que será exibido na tela.
-
Executa Conversão: define se haverá conversão de valor.
-
Exibir Descrição: permite exibir o rótulo ao lado do ícone.
-
Definir tamanho: define se o campo deve ter tamanho fixo.

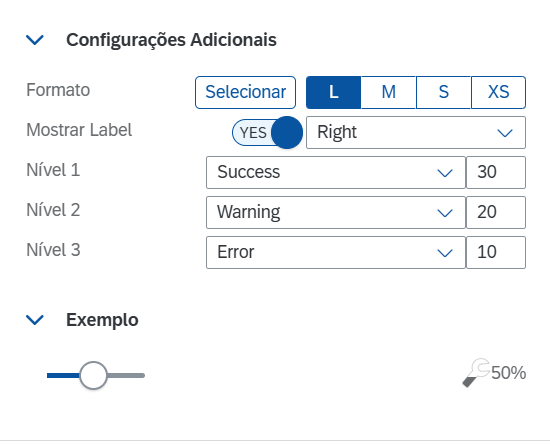

4. Configurações adicionais
Na seção de “Configurações Adicionais”, é possível ajustar o comportamento visual e semântico do Shape Status:
-
Formato: define o tamanho do ícone (L, M, S, XS).
-
Mostrar Label: permite exibir o rótulo associado ao lado do ícone (Top, Right, Bottom, Left).
-
Nível 1 / Nível 2 / Nível 3: definem o tipo de mensagem exibida, podendo ser:
-
Information: status informativo.
-
Success: status de sucesso.
-
Warning: status de alerta.
-
Error: status de erro.
-
5. Seleção da forma (Shape)
Ao clicar na opção de seleção de forma, será exibida uma biblioteca de ícones disponíveis
(Shapes).
Cada ícone pode representar visualmente um tipo de status ou contexto, como por exemplo:
-
Indicadores de progresso;
-
Situação de aprovação/rejeição;
-
Estados de sistema;
-
Condições específicas de negócio.

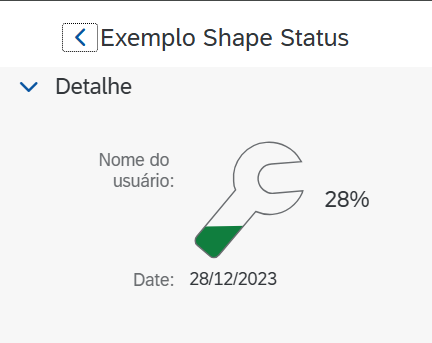

6. Exemplo prático
No exemplo configurado, o campo “Nome do usuário” (YPOC_CAMPOS.UNAME) foi definido
como “Status de Forma”.
Foram ajustados os seguintes parâmetros:
-
Formato: L (Large);
-
Mostrar Label: Right;
-
Níveis 1, 2 e 3: Information.
Essa configuração permite que o campo exiba um ícone informativo ao lado do nome do usuário, seguindo o padrão visual estabelecido pela Tachyonix.
7. Considerações finais
A utilização do componente “Status de Forma” é recomendada para cenários onde a aplicação requer indicadores visuais de estado. Sua configuração é totalmente customizável e deve ser aplicada conforme o contexto de negócio e diretrizes visuais definidas para cada projeto.
